Bomar晶振使用規格定義
來源：http://www.sdyoujian.cn 作者：億金電子 2019年03月12
美國BomarCrystal成立至今成為國際有名的頻率元件制造商,致力于滿足各領域客戶對于晶振的使用需求.為了更方便的服務廣大用戶,在世界各地設有代理商以及經銷商,億金電子就是其中之一.以下為Bomar晶振使用規格定義.

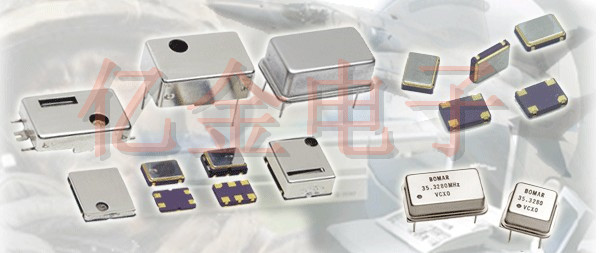

Bomar石英晶體振蕩器
一種定時裝置,由晶體和振蕩電路組成,提供特定參考頻率的輸出波形.
VCXO晶振（壓控晶體振蕩器）
一種振蕩器,其輸出頻率隨振蕩器控制引腳的電壓變化而變化.
TXCO晶振（溫度補償晶體振蕩器）
一種調節溫度變化頻率的振蕩器,通常對校準頻率進行周期性的外部調整.這是為了補償晶體隨時間的老化.
OCXO晶振（烤箱控制晶體振蕩器）
一種使用烤箱穩定頻率變化的振蕩器,也是我們常說的恒溫晶體振蕩器.
晶振的標稱頻率（或中心頻率）
振蕩器的指定參考頻率,通常以兆赫茲和千赫茲為單位,32.768K是最為常用的千赫茲晶振.
頻率穩定性
與一組操作條件相關的中心頻率的頻率偏差量,以百萬分率（ppm）表示.這些條件包括：工作溫度范圍,電源電壓和輸出負載.
晶振晶體的頻率容差
晶振允許偏差,與參考溫度下的標稱頻率（通常為25℃）
工作溫度范圍
滿足規格特性的溫度范圍.這需要仔細說明,因為它會影響成本.
存儲溫度范圍
有源晶振溫度范圍,可以保持放電狀態的規格特性（無輸入電壓,電流或功率）.暴露于該溫度以上的溫度可能導致特性退化或破壞.
頻率老化
在指定條件下運行指定時間長度時的頻率漂移量.
邏輯層次
定義為Ouptut電壓邏輯高電平或“邏輯1”和輸出電壓邏輯低電平或“邏輯0”電壓“0”電平（最大值）：+0.4VDCTTL,+0.5VDCHCMOS用于Vdd=5VDC（Vdd：電源）電壓）電壓“1”電平（最小）：+2.5VDCTTL,+4.5VDCHCMOS,Vdd=5VDC
有源晶振的三態輸出
具有此功能的振蕩器允許輸出進入高阻態.通過將邏輯控制電壓施加到振蕩器的引腳1來激活該特征.
電源電壓（或輸入電壓）
振蕩器工作所需的直流輸入電壓.目前通常使用5VDC,其中3.3VDC用于便攜式設備.
電源電流（或輸入電流）
振蕩器從電源消耗的電流量,通常以毫安為單位.
上升/下降時間
上升時間定義為從輸出邏輯低到輸出邏輯高的轉換時間.下降時間定義為從輸出邏輯高到輸出邏輯低的轉換時間.
占空比（或對稱性）
輸出波形均勻性的度量.全周期和半周期的比率.對于CMOS,負載額定值為1/2VDC,TTL負載額定值為1.4VDC.
拉動VCXO晶振的范圍
參考條件下VCXO的輸出頻率可通過外部直流控制電壓改變的標稱頻率范圍,以ppm表示.
VCXO晶振線性
定義為輸出頻率與最佳擬合直線控制電壓的百分比變化.
啟動時間
從振蕩器上電到振蕩器達到穩定振蕩的具體時間.
輸出負載
振蕩器驅動其他設備或風扇的能力.TTL器件以可驅動的門數指定.CMOS輸出以pF指定.
