每個工程師都應該了解晶體控制振蕩器
來源：http://www.sdyoujian.cn 作者：億金電子 2018年04月25
將振蕩器定義為用于穩定時間頻率發生器的設備,特別是提供數據處理設備所使用的時鐘信號的設備.由于具有內置的計時功能的微處理器設備的擴散,石英晶體振蕩器已經變得幾乎無處不在.盡管有這種趨勢(或者可能正因?yàn)槿绱?,總結關于晶體振蕩器的基本信息是有用的.

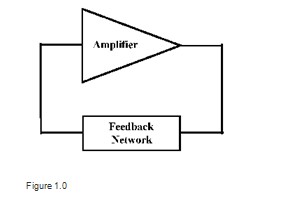

在最簡單的形式中,石英晶體振蕩器由兩個網絡,一個放大器網絡和一個反饋網絡組成.圖1.0說明了這種基本配置.
正如預期的那樣,放大器網絡放大了應用信號的強度.反饋網絡接收到該信號,糾正可能存在的任何非相位條件,然后將信號返回到放大器網絡和振蕩器的輸出級.只要石英晶體振蕩器被激活,這個過程就會繼續.由于所述設備的性質,我們可能認為,在反饋網絡的輸入端存在一個非相位條件.
基于上述,反饋網絡對我們振蕩器的成功運行至關重要,確實如此.雖然可以使用一些離散組件的組合,如L-C-R網絡,作為相位校正機制,經驗表明這種方法很少令人滿意.這樣的石英晶振電路將具有非常低的“Q”值,并且在物理上是相當大的.然而,它最大的缺點是,在任何重大的溫度偏差上,這樣的網絡都無法保持合理的晶振頻率穩定性.
由于石英晶振,晶體振蕩器的通常目標是為輸出階段提供特定的、可控的頻率,因此需要一種精確的相位校正方法.經驗表明,壓電石英晶體單元非常適合這項任務.億金電子多年來,秉承科技改變生活,創新贏得未來的理念,不斷為用戶推出優異的晶振產品.并且提供免費的晶振規格查詢以及下載等服務.各種石英晶振,包括日本進口晶振,臺產晶振,歐美進口晶振,KDS晶振,TXC晶振,愛普生晶振,京瓷晶振,NDK晶振,ECS晶振,IDT晶振,微晶晶振等品牌,24小時咨詢熱線0755-27876565.
