康納溫菲爾德晶振,TX211系列晶振,C21,CB1,C41,C22,CB2,C42,C23CB3,C43,C24,CB4,C44,CF1,CG1晶振超小型石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在+0.00 2 mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺已全面應用并取得很好的效果。
  康納溫菲爾德晶振集團是一家以美國為基礎的電子產品制造商.在1963年公司成立后,connor- winfield主要專注于設計和制造基于石英的計時電路和振蕩器,壓電石英晶體、有源晶體、壓電陶瓷諧振器,用于廣泛的電子應用.在20世紀90年代,connorwinfield擴展到其他產品領域,同時繼續專注于其核心的時間根源.
  康納溫菲爾德晶振集團的頻率控制產品晶振,石英晶振,有源晶振,壓控振蕩器等廣泛應用于包括電信、局域網、廣域網、計算機、其他微處理器和電子設備等多種應用領域.我們專門設計自定義和半自定義頻率控制產品,但也提供廣泛的標準石英晶體振蕩器產品和非晶體振蕩器.
康納溫菲爾德晶振公司全球計時解決方案包括兩個石英晶體操作;一個晶體振蕩器設計制造集團,以及一個專門設計同步時鐘、PLL模塊的定時產品組,以及用于電信和數據通信應用的特殊函數ASICs,以及全球定位系統(GPS)基于同步以太網應用的定時解決方案.康納溫菲爾德晶振公司擁有廣泛的系列產品,比如：晶振,石英晶振, 溫補晶振,石英晶體振蕩器, （PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等.還包括標準頻率控制裝置,以定制定時、蜂窩和全球定位系統解決方案.
  康納溫菲爾德晶振公司繼續在頻率控制產品設計上進行創新,利用其豐富的50年的歷史和豐富的經驗,提供高精度、高頻率和高性能石英振蕩器, （PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等陣列.盡管引入了競爭共振技術,但基于石英振蕩器仍然提供了長期和短期穩定精度的最高水平,以及與目前可用的其他頻率控制技術相比,低抖動和低相位噪音信號產生.

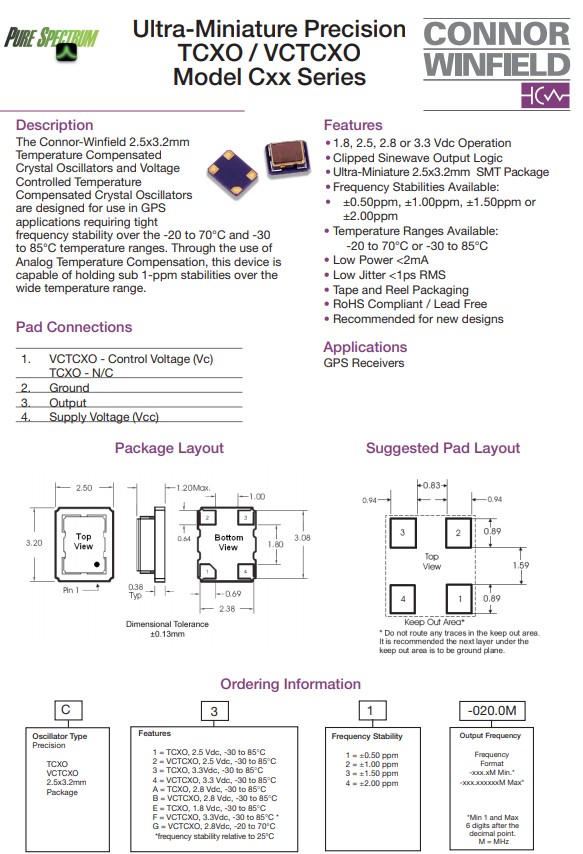

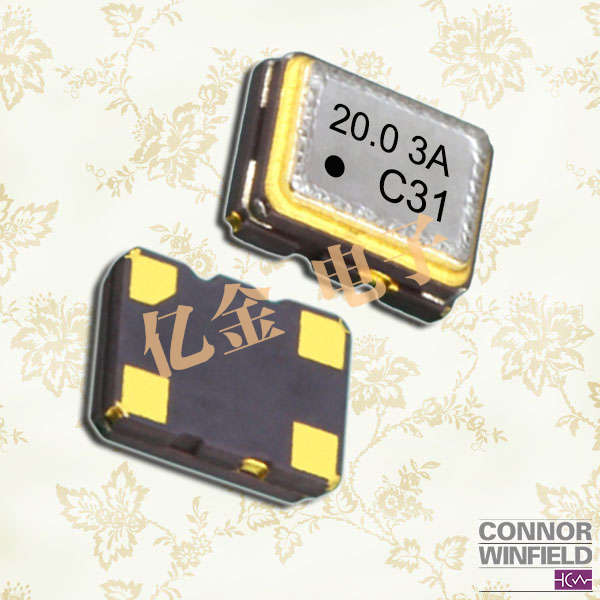

型號		TX211晶振 (TCXO/VC-TCXO)

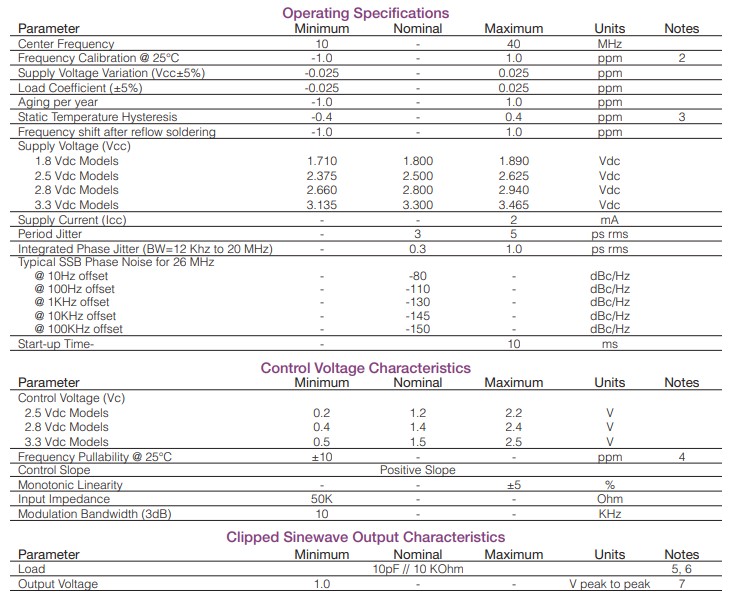

輸出頻率范圍		10.0~40.0MHz
電源電壓范圍		+0.5~+6V
電源電壓（Vcc）		+1.8V/+2.5V/+2.8V/+3.3V
電源電流		+2mA max./+25.0mA max.

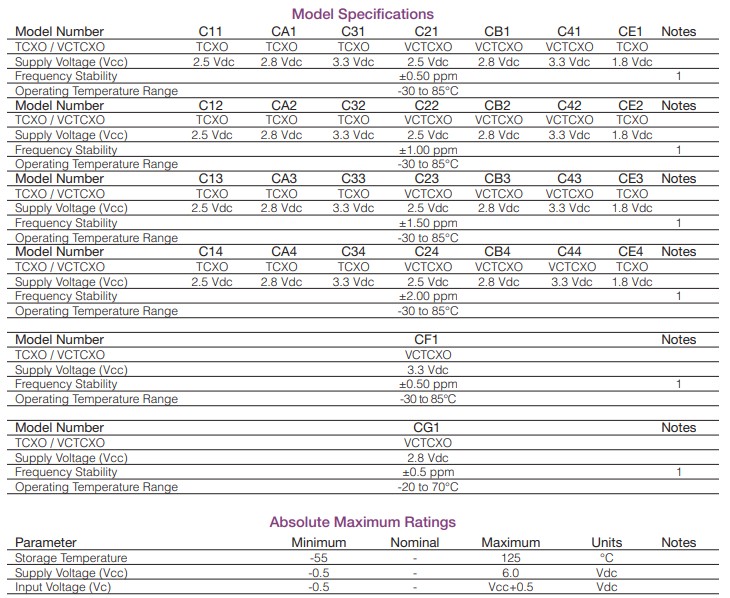

精度		1 = ±0.50 ppm 2 = ±1.00 ppm 3 = ±1.50 ppm 4 = ±2.00 ppm
工作溫度		1 = TCXO, 2.5 Vdc, -30 to 85°C 2 = VCTCXO, 2.5 Vdc, -30 to 85°C 3 = TCXO, 3.3Vdc, -30 to 85°C 4 = VCTCXO, 3.3 Vdc, -30 to 85°C A = TCXO, 2.8 Vdc, -30 to 85°C B = VCTCXO, 2.8 Vdc, -30 to 85°C E = TCXO, 1.8 Vdc, -30 to 85°C F = VCTCXO, 3.3Vdc, -30 to 85°C *  G = VCTCXO, 2.8Vdc, -20 to 70°C   *frequency stability relative to 25°C
儲存溫度		-55 - 125 °C
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		15pF
周期抖動		3 ps ms/5 ps ms
相位抖動（BW=12kHz 至 20MHz）		0.5 ps ms/1 ps ms

    在康納,我們的政策是誠實地、以道德的方式處理我們的商業事務.這個目標要求組織中的每一個人都接受責任,以促進正直,并展示我們所有活動中道德行為的最高水平.應該避免那些可能對我們的名譽和完整性造成不利影響的活動.實現我們的壓電石英晶體、有源晶體、壓電陶瓷諧振器,石英晶振,貼片晶振,業務目標和遵守這一準則的關鍵是要有良好的判斷力.這意味著遵循法律,做“正確的”事情,甚至在法律或內部政策不明確的情況下,采取道德行為.康納溫菲爾德晶振,TX211系列晶振,C21,CB1,C41,C22,CB2,C42,C23CB3,C43,C24,CB4,C44,CF1,CG1晶振
    康納·溫菲爾德晶振公司在所有層面上都致力于滿足石英晶振,貼片晶振, 溫補晶振,石英晶體振蕩器等客戶的所有要求,通過維護我們的ISO 9001質量體系認證,持續改進我們的流程是我們不斷超越客戶期望的承諾.對我們來說,石英晶振,貼片晶振, 石英水晶振蕩子, 壓電石英晶體、有源晶體產品質量不僅僅是一種技術或系統,它是一種無所不包的、毫不妥協的哲學產品,不僅能滿足我們客戶對于晶振,石英晶體的質量要求,而且還能以各種方式超越它們.
