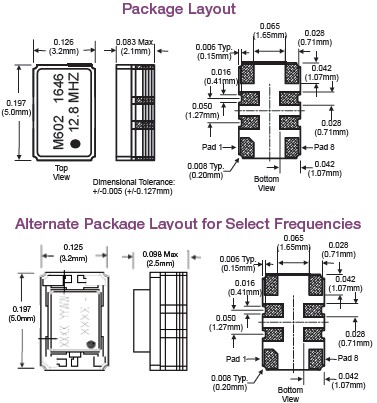

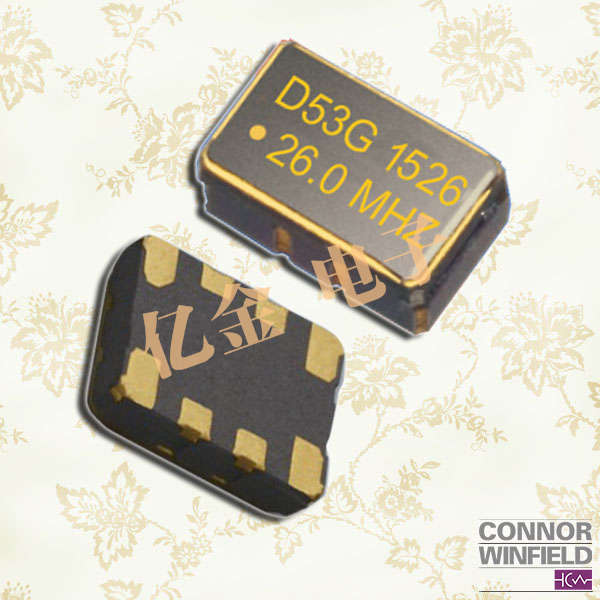

在板子上看上去一個不起眼的小器件，但是在數字電路里，就像是整個電路的心臟。數字電路的所有工作都離不開時鐘，晶振的好壞，以及晶振電路設計的好壞，會影響到整個系統的穩定性。Connor-Winfield晶振,TX214系列晶振,5032有源晶振是采用表面貼裝技術制造封裝的微小型化無插腳晶體振蕩器,，具有體積小，焊接方便，效率高等特點，在電子消費產品中十分常見。貼片晶振的體積與型號主要有SMD5070，SMD6035，SMD5032，SMD3225，2520，1510這七種。其中SMD3225和SMD5032晶振市面上比較常見.相對于石英插件晶振,貼片晶振的頻率穩定性要更高.
  康納溫菲爾德晶振公司全球計時解決方案包括兩個石英晶體操作;一個晶體振蕩器設計制造集團,以及一個專門設計同步時鐘、PLL模塊的定時產品組,以及用于電信和數據通信應用的特殊函數ASICs,以及全球定位系統(GPS)基于同步以太網應用的定時解決方案.康納溫菲爾德晶振公司擁有廣泛的系列產品,比如：晶振,石英晶振, 溫補晶振,石英晶體振蕩器, （PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等.還包括標準頻率控制裝置,以定制定時、蜂窩和全球定位系統解決方案.
  康納溫菲爾德晶振公司繼續在頻率控制產品設計上進行創新,利用其豐富的50年的歷史和豐富的經驗,提供高精度、高頻率和高性能石英振蕩器, （PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等陣列.盡管引入了競爭共振技術,但基于石英的振蕩器仍然提供了長期和短期穩定精度的最高水平,以及與目前可用的其他頻率控制技術相比,低抖動和低相位噪音信號產生.
  康納溫菲爾德晶振公司為廣泛的應用程序提供各種晶振,石英晶振,貼片晶振,晶體振蕩器等水晶產品.標準晶體具有低老化、低串聯電阻、基本或三次超調模式,且符合RoHS的要求.精密水晶提供非常低的老化,高Q /低相位噪音,倒置的臺面設計,也符合RoHS的標準.我們還專門研究石英晶體微平衡技術,為生物醫學傳感器、金屬沉積監測器、環境監測、化學反應監測器以及大量其他應用提供無限的設計可能性.

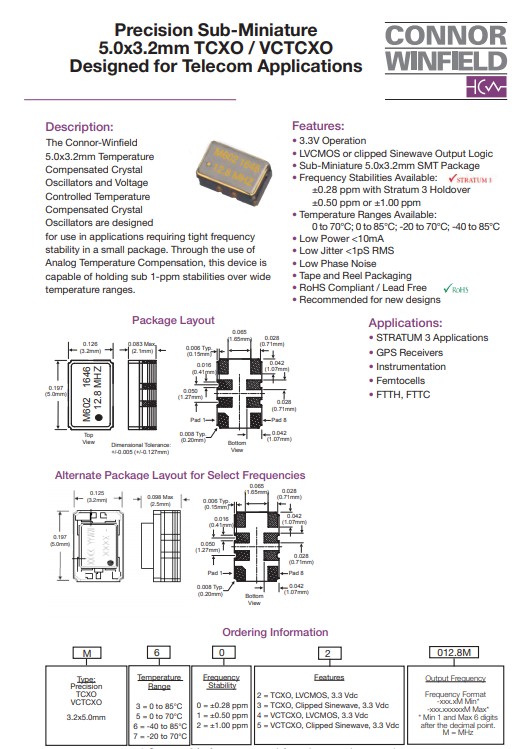

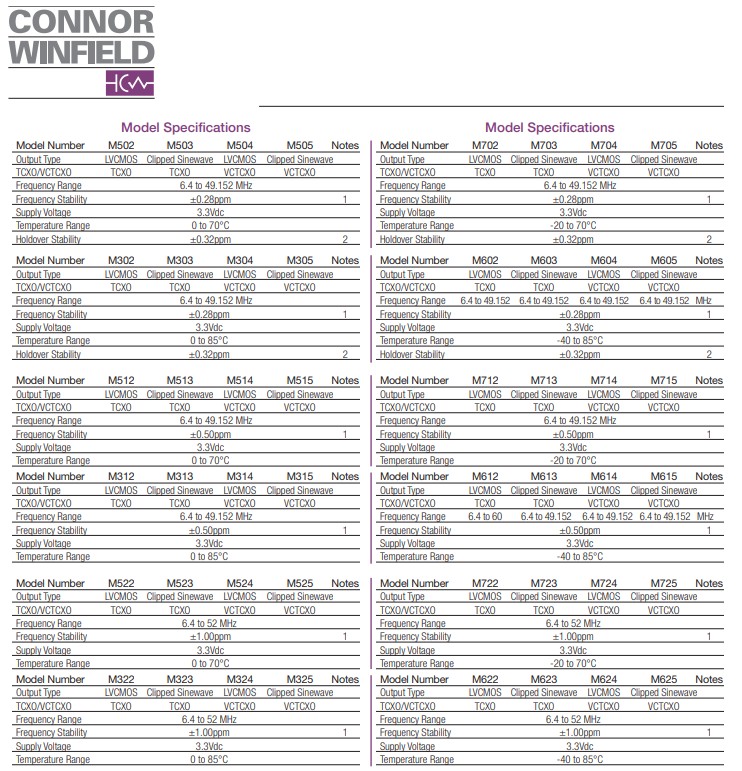

Model Number	M502	M503	M504	M505	Model Number	M702	M703	M704	M705
Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave	Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave
TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO	TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO
Frequency Range	6.4 to 49.152 MHz				Frequency Range	6.4 to 49.152 MHz
Frequency Stability	±0.28ppm				Frequency Stability	±0.28ppm
Supply Voltage	3.3Vdc				Supply Voltage	3.3Vdc
Temperature Range	0 to 70°C				Temperature Range	-20 to 70°C
Holdover Stability	±0.32ppm				Holdover Stability	±0.32ppm
Model Number	M302	M303	M304	M305	Model Number	M602	M603	M604	M605
Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave	Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave
TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO	TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO
Frequency Range	6.4 to 49.152 MHz				Frequency Range	6.4 to 49.152 6.4 to 49.152 6.4 to 49.152 6.4 to 49.152 M
Frequency Stability	±0.28ppm				Frequency Stability	±0.28ppm
Supply Voltage	3.3Vdc				Supply Voltage	3.3Vdc
Temperature Range	0 to 85°C				Temperature Range	-40 to 85°C
Holdover Stability	±0.32ppm				Holdover Stability	±0.32ppm
Model Number	M512	M513	M514	M515	Model Number	M702	M703	M704	M705
Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave	Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave
TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO	TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO
Frequency Range	6.4 to 49.152 MHz				Frequency Range	6.4 to 49.152 MHz
Frequency Stability	±0.50ppm				Frequency Stability	±0.28ppm
Supply Voltage	3.3Vdc				Supply Voltage	3.3Vdc
Temperature Range	0 to 70°C				Temperature Range	-20 to 70°C
Holdover Stability	±0.32ppm				Holdover Stability	±0.32ppm
Model Number	M312	M313	M314	M315	Model Number	M712	M713	M714	M715
Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave	Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave
TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO	TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO
Frequency Range	6.4 to 49.152 MHz				Frequency Range	6.4 to 49.152 MHz
Frequency Stability	±0.50ppm				Frequency Stability	±0.50ppm
Supply Voltage	3.3Vdc				Supply Voltage	3.3Vdc
Temperature Range	0 to 85°C				Temperature Range	-20 to 70°C
Holdover Stability	±0.32ppm				Holdover Stability	±0.32ppm

Model Number	M522	M523	M524	M525	Model Number	M722	M723	M724	M725
Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave	Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave
TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO	TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO
Frequency Range	6.4 to 52 MHz				Frequency Range	6.4 to 49.152 MHz
Frequency Stability	±1.00ppm				Frequency Stability	1.00ppm
Supply Voltage	3.3Vdc				Supply Voltage	3.3Vdc
Temperature Range	0 to 70°C				Temperature Range	-20 to 70°C
Holdover Stability	±0.32ppm				Holdover Stability	±0.32ppm

Model Number	M322	M323	M324	M325	Model Number	M622	M623	M624	M625
Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave	Output Type	LVCMOS	Clipped Sinewave	LVCMOS	Clipped Sinewave
TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO	TCXO/VCTCXO	TCXO	TCXO	VCTCXO	VCTCXO
Frequency Range	6.4 to 52 MHz				Frequency Range	6.4 to 52 MHz
Frequency Stability	±1.00ppm				Frequency Stability	±1.00ppm
Supply Voltage	3.3Vdc				Supply Voltage	3.3Vdc
Temperature Range	0 to 85°C				Temperature Range	-40 to 85°C
Holdover Stability	±0.32ppm				Holdover Stability	±0.32ppm

  Connor-Winfield晶振,TX214系列晶振,5032有源晶振由于石英貼片晶振在數字電路中的重要性，在使用和設計的時候我們需要小心處理，尤其要注意以下5點細節。
  1. 貼片晶振內部存在石英晶體，所以在受到外部撞擊或者跌落的時候容易造成石英晶體斷裂破損造成晶振失效。在設計的時候就要考慮晶振的可靠安裝以及位置盡量不要靠近板邊，設備外殼等等。
  2.在手工焊接或者機器焊接的時候要注意焊接溫度，貼片晶振對溫度比較敏感，焊接時溫度不能過高，并且加熱時間盡量短。
  3. 設計的時候盡量縮短貼片晶振部分的走線，石英貼片晶振走線和其他信號線之間保留盡量遠的距離，并且推薦將晶振的外殼接地，這些措施都能更好的避免干擾。
  4. 謹慎選擇C1、C2的容值。盡量按照廠家提供的推薦值設計。在滿足起振要求的前提下，C1、C2的取值可以盡量小，能縮短貼片晶振起振時間。
  5.注意貼片晶振是否被過驅動，過驅動會影響晶振使用壽命。如果用示波器測試發現晶振的輸出被削波，波峰波谷被削平，那么就要考慮貼片晶振是否被過驅動。可以適當調整R1限流電阻的阻值。直到輸出完整的正弦波。
