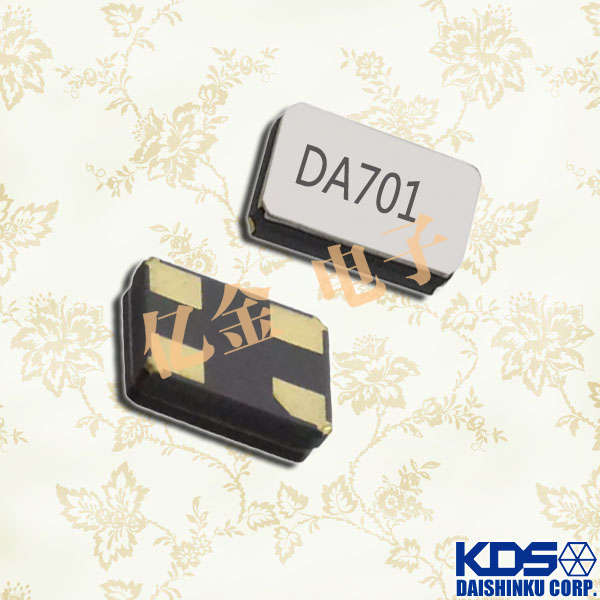

KDS無源晶振DST1610AL,1TJL070DR1A0009音叉晶體
- 頻率：32.768KHZ
- 尺寸：1.6*1.0mm
- 應 用： KDS無源晶振DST1610AL,1TJL070DR1A0009音叉晶體,大真空晶振,日本進口晶振,無源晶體,石英貼片晶振,SMD晶振,小尺寸晶振,32.768KHZ晶振,型號DST1610AL,編碼1TJL070DR1A0009是一款金屬面貼片型的時鐘晶體,尺寸1610mm,頻率...
-
-
.jpg)
.jpg)
KDS無源晶振DST1610AL,1TJL070DR1A0009音叉晶體,大真空晶振,日本進口晶振,無源晶體,石英貼片晶振,SMD晶振,小尺寸晶振,32.768KHZ晶振,型號DST1610AL,編碼1TJL070DR1A0009是一款金屬面貼片型的時鐘晶體,尺寸1610mm,頻率32.768KHZ,負載7pF,精度±20ppm采用先進的生產技術制作而成,十分適合當下的市場,產品可廣泛使用于移動通信設備,民用設備等產品.
DST1610A晶振編碼1TJH090DR1A0003無源晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.KDS無源晶振DST1610AL,1TJL070DR1A0009音叉晶體
1TJL070DR1A0009晶振 參數表
|
KDS晶振規格 |
單位 |
DST1610AL晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
.jpg)

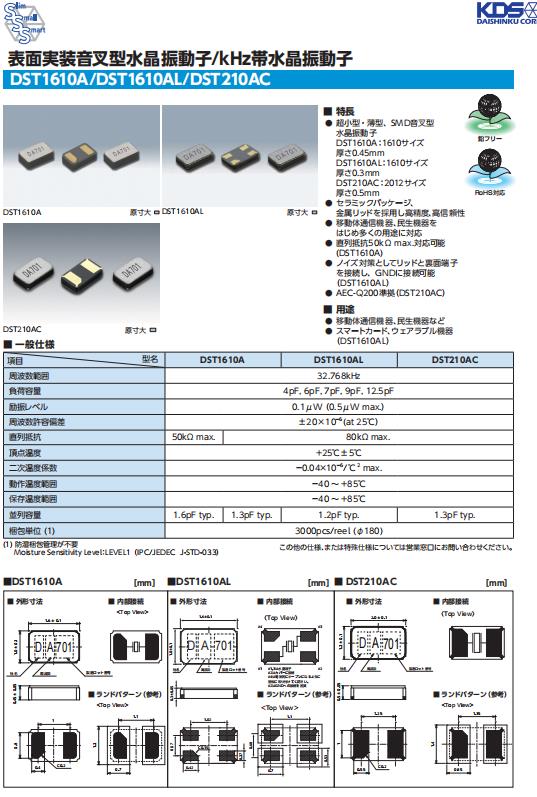

KDS無源晶振DST1610AL,1TJL070DR1A0009音叉晶體 尺寸圖
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。KDS無源晶振DST1610AL,1TJL070DR1A0009音叉晶體
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。KDS無源晶振DST1610AL,1TJL070DR1A0009音叉晶體
請在沒有直射陽光，不發生結露的場所保管。
| 品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 | 精度 |
| KDS晶振 | 1TJH125DR1A0004 | DST1610A | 1610 | 32.768KHZ | 12.5PF | 20PPM |
| KDS晶振 | 1TJL070DR1A0009 | DST1610AL | 1610 | 32.768KHZ | 7PF | 20ppm |
| KDS晶振 | 1TJG125DR1A0004 | DST210A | 2012 | 32.768KHZ | 12.5PF | |
| KDS晶振 | 1TJH090DR1A0003 | DST1610A | 1610 | 32.768KHZ | ||
| KDS晶振 | 1TJG090DR1A0013 | DST210A | 2012 | 32.768KHZ | 9PF | |
| KDS晶振 | 1TJG080DP1A0001 | DST210A | 2012 | 32.768KHZ | 8PF | |
| KDS晶振 | 1TJH125DR1A0058 | DST1610A | 1610 | 32.768KHZ | 12.5PF | - |
| KDS晶振 | 1TJG090DP1A0005 | DST210A | 2012 | 32.768KHZ | 9PF | - |
| KDS晶振 | 1TJG125DR1A0019 | DST210A | 2012 | 32.768KHZ | 12.5PF |
