更多>>瑞康晶振,RHF7050A晶振,CMOS,LVPECL或LVDS輸出選項晶振
- 頻率：25~100MHZ

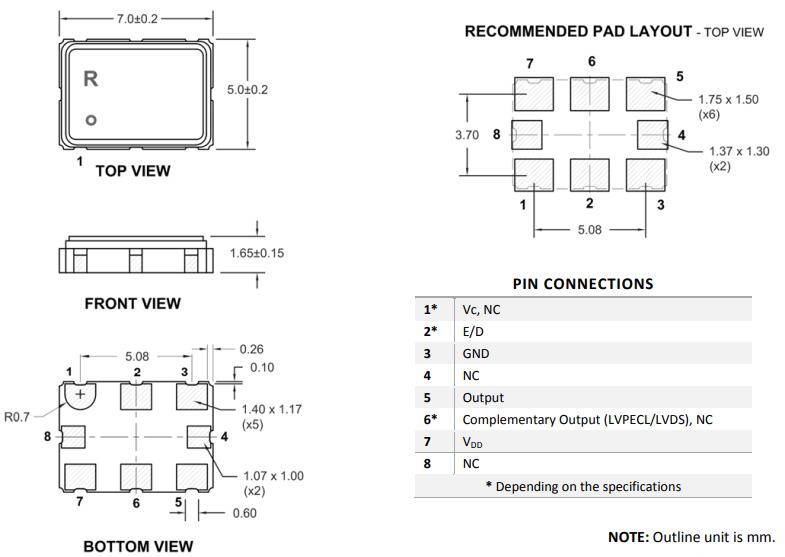

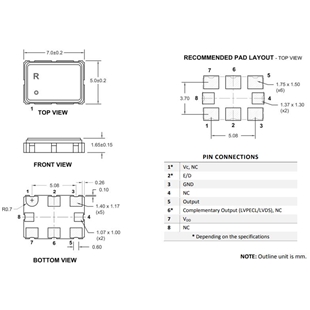

- 尺寸：7.0*5.0mm
- 應 用： LVPECL到LVDS的連接方式有直流耦合和交流耦合兩種方式。直流耦合方式:瑞康晶振,RHF7050A晶振,CMOS,LVPECL或LVDS輸出選項晶振LVPECL到LVDS的直流耦合結構需要--個電阻網絡，設計網絡時需要考慮以下幾點:首先，我們知道...
-
-
.jpg)
LVPECL到LVDS的連接方式有直流耦合和交流耦合兩種方式。
直流耦合方式:瑞康晶振,RHF7050A晶振,CMOS,LVPECL或LVDS輸出選項晶振
LVPECL到LVDS的直流耦合結構需要--個電阻網絡，設計網絡時需要考慮以下幾點:首先，我們知道當負載是50ohm接到VCC-2V時，LVPECL的輸出性能是最優的，因此我們考慮該電阻網絡應該與最優負載等效;然后我們還要考慮該電阻網絡引入的衰減不應太大，LVPECL輸出信號經衰減后仍能落在LVDS的有效輸入范圍內。注意LVDS的輸入差分阻抗為100ohm,或者每個單端到虛擬地為50ohm,該阻抗不提供直流通路，這里意味著LVDS輸入交流阻抗與直流阻抗不等。
RAKON瑞康晶振成立于1967年,多年來一直是先進的有源晶振,壓控振蕩器, 石英晶振,貼片晶振等水晶元件和振蕩器技術的先鋒.自2006年以來,RAKON瑞康晶振已經轉變?yōu)槿蜃畲蟮念l率控制解決方案提供商之一,提供了一個多樣化的產品組合,包括電信、定位和空間和國防市場的先進產品.Rakon有6家制造工廠,包括3家合資工廠和8個研發中心.客戶支持中心位于世界各地的11個辦事處.總部設在新西蘭的奧克蘭.
RAKON瑞康晶振的產品主要基于石英晶體,石英晶振,貼片晶振,有源晶體、壓電陶瓷諧振器、表晶32.768K技術,并利用其獨特的自然壓電特性,制造出極其精確的電信號.這些信號用于產生無線電波,并在最苛刻的通信應用程序中同步時間.
RAKON瑞康晶振的產品范圍包括較低的穩定晶體振蕩器(XO),壓控晶體振蕩器(VCXO)和水晶產品,通過體積精度高溫度補償晶體振蕩器(TCXO),烤箱控制晶體振蕩器(OCXO)、聲表面波(看到)振蕩器和專業產品的極端表現.
RAKON瑞康晶振成立于1967年,多年來一直是先進的有源晶振,壓控振蕩器, 石英晶振,貼片晶振等水晶元件和振蕩器技術的先鋒.自2006年以來,RAKON瑞康晶振已經轉變?yōu)槿蜃畲蟮念l率控制解決方案提供商之一,提供了一個多樣化的產品組合,包括電信、定位和空間和國防市場的先進產品.Rakon有6家制造工廠,包括3家合資工廠和8個研發中心.客戶支持中心位于世界各地的11個辦事處.總部設在新西蘭的奧克蘭.
RAKON瑞康晶振的產品主要基于石英晶體,石英晶振,貼片晶振,有源晶體、壓電陶瓷諧振器、表晶32.768K技術,并利用其獨特的自然壓電特性,制造出極其精確的電信號.這些信號用于產生無線電波,并在最苛刻的通信應用程序中同步時間.
RAKON瑞康晶振的產品范圍包括較低的穩定晶體振蕩器(XO),壓控晶體振蕩器(VCXO)和水晶產品,通過體積精度高溫度補償晶體振蕩器(TCXO),烤箱控制晶體振蕩器(OCXO)、聲表面波(看到)振蕩器和專業產品的極端表現.
| Standard Specifications | 25~100MHZ | CMOS output frequency up to 180MHz |
| Frequency calibration | ±1 ppm | Initial accuracy at 25 ± 1°C |
| Reflow shift | ±1 ppm | Pre to post reflow ΔF (measured ≥ 60 minutes |
| Operating temperature range | ‐40~85 °C | |
|
Frequency stability over temperature |
±0.28~2.5 PPM |
Reference to (Fmax + Fmin)/2. The best available stability depends on the nominal frequency and selected operating temperature range |
| Frequency slope | 0.1 PPM/°C |
Minimum of 1 frequency reading every 2°C, over the operating temperature range |
| Supply voltage stability | ±0.1 PPM | |
| Load sensitivity | ±10 ppb |
HCMOS, ACMOS: ±5pF variation, Clipped sine wave / Sine wave: ±10% variation reference to frequency at nominal load |
| Long term stability (ageing) |
±1 PPM ±2 PPM ±6 PPM |
Per 1 year Per 2 year Per 10 year |
|
Supply voltage, VCC Current (CMOS) Current (LVPECL) Current (LVDS) |
3.3 V 35 mA 50 mA 40 mA |
±5% 25 – 180MHz 25MHz – 1GHz 25MHz – 1GHz |
| Control voltage,Vc | 1.65 V | |
|
Oscillator output (CMOS) VOL VOH Duty cycle |
10%VDD V 90%VDD V 48~52 % |
15pF capacity load 15pF capacity load Measured at 50% VDD trigger level |
|
Oscillator output (LVPECL) VOL VOH Duty cycle |
VDD –1.03 V VDD –1.6 V |
50? nominal load 50? nominal load Measured at VDD –2V |
|
Oscillator output (LVDS) Duty cycle |
3510 MV 48~52 MV |
Measured at 1.25V |
RAKON瑞康晶振通過產品生命周期提高整體節能貢獻和環境績效的舉措.制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱.
瑞康晶振科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.
瑞康晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.瑞康晶振,RHF7050A晶振,CMOS,LVPECL或LVDS輸出選項晶振
瑞康石英晶體勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是瑞康晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
