如何最大限度降低EMI對振蕩器的影響,泰藝指出應注意如下幾點
來源：http://www.sdyoujian.cn 作者：億金電子 2020年06月19
如何最大限度降低EMI對振蕩器的影響,泰藝指出應注意如下幾點
從當下晶振市場的格局及形式來看,Oscillator的應用已經越來越廣泛,相信在未來的市場上會爆發出萬丈光芒;畢竟此時不同以往,隨著計算機網絡技術,大數據,AI等技術的成熟,大量的高科技電子產品層出不窮,這些設備都有一個共同點,那就是比較”嬌貴”,需要使用高性能有源晶振才能滿足需求,尤其隨著5G以及自動駕駛的出現,這種局勢越演越烈;既然振蕩器產品在未來的應用前景非常好,所以我們也需要學會充分利用它的性能;最大限度降低EMI對振蕩器的影響就是其中之一,對此,泰藝指出應注意以下幾個方面.
.jpg "如何最大限度降低EMI對振蕩器的影響,泰藝指出應注意如下幾點")
文中是以泰藝晶體振蕩器為例來進行介紹的,但對于其他品牌的產品來說,都是大同小異的,以此進行類推就可以了.
泰藝電子成立于民國89年3月,前身為泰電電業股份有限公司電子部(民國65年設立),是一家專業晶振,石英晶振,有源晶振,壓控振蕩器頻率控制元件制造商.主要產品包括『石英振蕩子』、『石英振蕩器』、『壓控石英振蕩器』、『溫度補償石英振蕩器』,并且是臺灣唯一擁有生產『恒溫控制石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務.
泰藝電子立基臺灣,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶使用石英水晶振蕩子,有源晶振,壓控振蕩器,貼片晶振遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利.

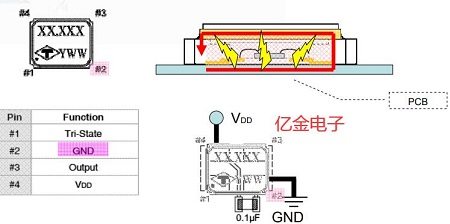

那么想要最大限度降低EMI對振蕩器的影響,到底需要注意那幾點呢?對于TATIEN晶體振蕩器,頂部金屬蓋電連接到GND端子.金屬蓋可有效屏蔽振蕩器內部ASIC產生的EMI.如下圖所示:

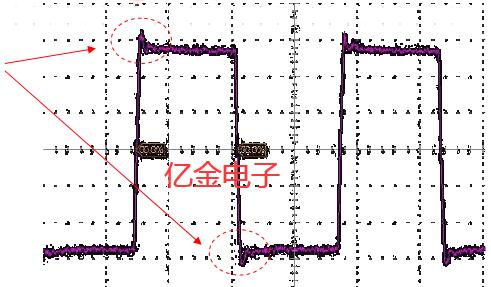

振蕩器輸出信號對EMI產生的影響:石英晶體振蕩器的輸出信號上出現電壓尖峰,這可能會導致應用電路中的EMI問題.如下圖所示:

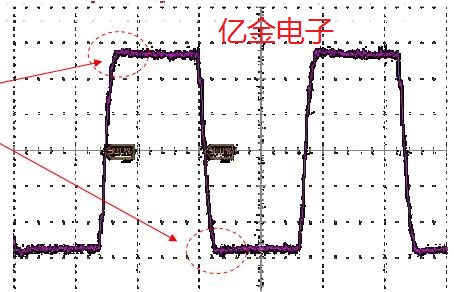

消除信號波形引起的EMI:在輸出端子和GND之間增加一個旁路電容(5至10pF)將使輸出波形平滑并顯著降低EMI.如下圖所示:

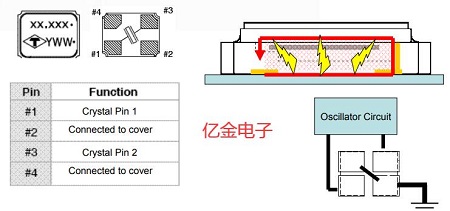

降低振蕩器電路中晶體產生的EMI,TAITIEN晶體單元上的端子2和4電連接到晶體的金屬蓋上.建議將端子2和4連接到GND以最大程度地降低EMI.如下圖:
通過以上分析可知,引起EMI的因素有兩種,一是石英晶振的輸出信號,而是消除波形信號.但降低EMI影響的方法也分為兩種,一種是盡量采用金屬面封裝,再講金屬殼于接地端子相連,第二種就是講未與諧振器相連的兩個端子進行接地.
從當下晶振市場的格局及形式來看,Oscillator的應用已經越來越廣泛,相信在未來的市場上會爆發出萬丈光芒;畢竟此時不同以往,隨著計算機網絡技術,大數據,AI等技術的成熟,大量的高科技電子產品層出不窮,這些設備都有一個共同點,那就是比較”嬌貴”,需要使用高性能有源晶振才能滿足需求,尤其隨著5G以及自動駕駛的出現,這種局勢越演越烈;既然振蕩器產品在未來的應用前景非常好,所以我們也需要學會充分利用它的性能;最大限度降低EMI對振蕩器的影響就是其中之一,對此,泰藝指出應注意以下幾個方面.
泰藝電子成立于民國89年3月,前身為泰電電業股份有限公司電子部(民國65年設立),是一家專業晶振,石英晶振,有源晶振,壓控振蕩器頻率控制元件制造商.主要產品包括『石英振蕩子』、『石英振蕩器』、『壓控石英振蕩器』、『溫度補償石英振蕩器』,并且是臺灣唯一擁有生產『恒溫控制石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務.
泰藝電子立基臺灣,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶使用石英水晶振蕩子,有源晶振,壓控振蕩器,貼片晶振遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利.
那么想要最大限度降低EMI對振蕩器的影響,到底需要注意那幾點呢?對于TATIEN晶體振蕩器,頂部金屬蓋電連接到GND端子.金屬蓋可有效屏蔽振蕩器內部ASIC產生的EMI.如下圖所示:
