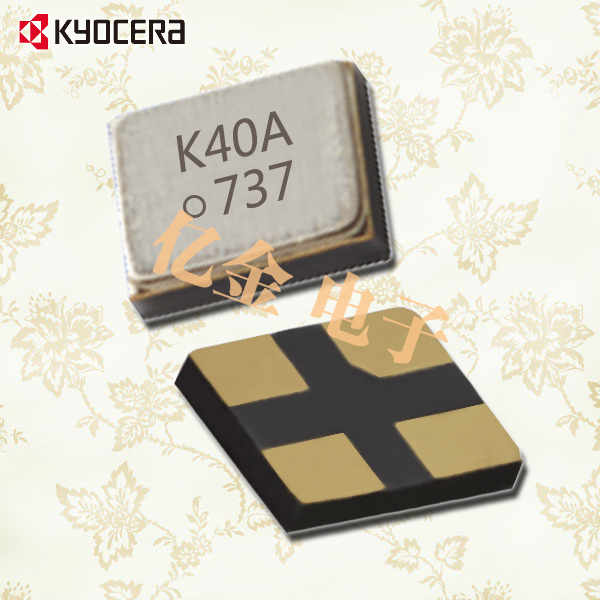

京瓷晶振,石英晶振,CX1008SB晶振
- 頻率：37.4M~80MHZ
- 尺寸：1.0x0.8x0.3mm
- 應 用： 1008mm體積的晶振,可以說是目前移動通信,小型智能產品,可穿戴設備,小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電...
-
-
京瓷晶振,石英晶振,CX1008SB晶振,京瓷株式會社晶振為了人類和社會的進步與發展以獨創性和高品質,不斷創造新價值.為此追求事物的本質,力求提高品質以自身的技術、視角,開拓適應時代和市場需求的價值.同時在開展各項事業時,以“創造超出顧客期望值的價值”為信念,承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”
京瓷株式會社晶振集團保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識增長的機會我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體,貼片晶振, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷水晶設備是世界領先的生產商之一的石英晶體設備,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶體,晶體振蕩器,看見過濾器和光學設備.
| 項目 | 記號 | 標準規格 | 單位 |
| 型號 | CX1008SB晶振 | ||
| 頻率范圍 | f_nom | 37.4~80 | MHZ |
| 負載電容 | OT | 6-7 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作溫度范圍 | T_use | -10 ~+70 | °C |
| 保存溫度范圍 | T_stg | -40~+85 | °C |
| 頻率溫度特性 | f_tem | ±15 | ×10﹣6 |
| 包裝 | pcs | 3000 | Pcs |
.jpg)
.jpg)
貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.京瓷晶振,石英晶振,CX1008SB晶振超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.
所有石英晶體振蕩器,貼片晶振和實時時鐘模塊都以IC形式提供.在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
2.電源線路
電源的線路阻抗應盡可能低.
3.輸出負載
建議將京瓷晶振,石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
4.未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
5.熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
6.安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
7.通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.京瓷晶振,石英晶振,CX1008SB晶振
.jpg)
.jpg)
