首頁進口晶振晶體Model636,西迪斯SMD晶體,有源晶振5032

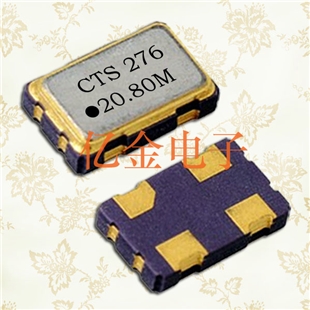

晶體Model636,西迪斯SMD晶體,有源晶振5032

頻率：1~160MHZ

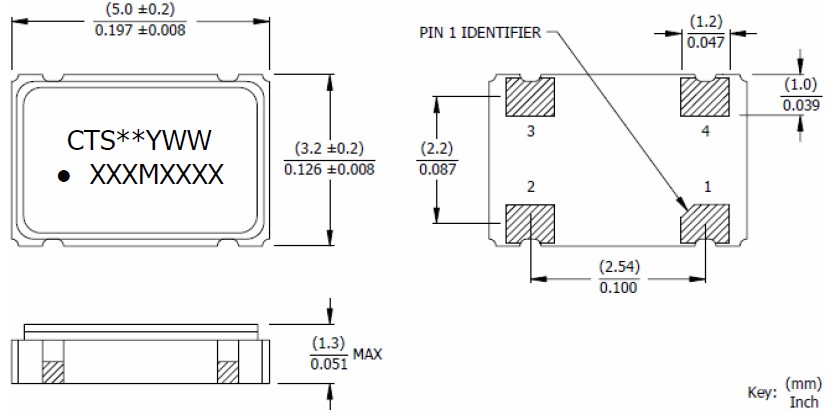

尺寸：5.0*3.2mm
應　用： 產品主要面向為國內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域.

晶體Model636,西迪斯SMD晶體,有源晶振5032的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

型號	model636
工作模式	基本		第三次泛音
頻率范圍	1~160MHZ
水晶切割	AT截法
頻率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差1 (工作溫度范圍,引用到25°C閱讀)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作溫度范圍1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串聯電阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
負載電容或共振模式(見訂購信息更多的選項)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt詳細)	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
儲存溫度范圍	-40°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

產品的可靠性（信賴性）：
產品的可靠性可以通俗的理解為：產品生產完成后,不會因常規的搬運,儲存而使其性能受影響,不會因客戶的焊接,清洗和封裝等各種使用條件而影響性能.產品的可靠性可以通過各種可靠性試驗來衡量,目前常見的可靠性試驗有：
高溫儲存試驗 125℃±10℃；1000H±24H
溫度循環試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換約30分鐘）
溫度沖擊試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換時間5秒）
恒溫恒濕試驗 TC 85±10℃ H 85% ；1000H±24H
可焊性（焊錫）試驗 230±10℃；3 s
耐焊接試驗 260±10℃；10 s
跌落試驗 75 cm；3 次.
振動試驗頻率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分鐘.
老化率試驗 TC 85±10℃；300 H
壽命試驗（MTBF）；85℃or125℃；1000H；利用公式及失效產品數計算出產品模擬壽命.
跌落試驗考察產品受機械力沖擊時的耐受情況,跌落試驗不合格應分兩各情況來處理,一是芯片破裂造成不良（高頻）,應檢查導電膠選用是否正確（較柔）,底膠是否足夠,芯片在搭載時是否過低；另一各情況是脫膠,或稱膠點松動,應檢查烤膠工藝是否有問題,芯片上下膠量是否足夠,上下膠連接處膠量是否飽滿.

CTS是一家集晶體的研發、生產、銷售為主的晶振廠家.產品主要面向為國內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域，以及出口的海外客戶需求.公司擁有業界領先的晶振自動測試系統,日本全自動生產檢測電腦儀器設備,和瑞士ERC公司銣原子頻標的工廠頻率基準,頻譜分析儀,網絡分析儀,合成信號源等高端儀器設備.

勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是西迪斯晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境. 若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.

深圳市億金電子:公司于2008年通過了ISO-9000質量體系國際標準認證以及一系列國家認證的環境與職業健康安全管理體系認證.我們可為用戶提供更高性能和更優價格競爭力的全系列石英晶振,有源晶振,陶瓷晶振,表晶32.768K系列產品. 代理進口公司系列產品 .日本大真空KDS,愛普生EPSON,精工SEIKO,西鐵城CITIZEN,村田陶瓷諧振器,TDK,臺晶TXC,鴻星VC-TCXO,壓控振蕩器,OCXO,溫補振蕩器VCXO,恒溫晶振SPXO,有源晶振表晶32.768KHZ系列,
