“吃瓜群眾”也能秒懂差分晶振
在晶振領域有一個“高貴”的晶振,那就是差分晶振。與普通晶振相比,差分晶振有哪些特別之處?
一、差分晶振概念
差分晶振是指能夠輸出差分信號的晶振,輸出差分信號使用2種相位彼此完全相反的信號,從而消除了共模噪聲,并產生一個更高性能的系統。
二、差分晶振優勢

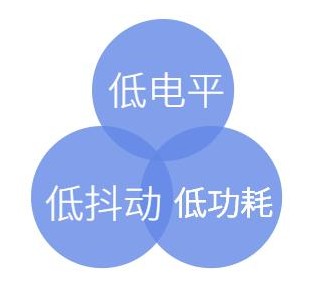

差分晶振具有低電平,低抖動,低功耗等特性。差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點。因此也被稱之為"低抖動振蕩器,低抖動石英晶振,低相位晶振,低損耗晶振”。
① 能夠很容易地識別小信號。
② 對外部電磁干擾(EMI)是高度免疫的。
③ 能夠從容精確地處理'雙極'信號。
三、差分晶振參數信息
差分晶振一般為六腳貼片,工作溫度范圍-40℃~+85℃,差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz或者更低和更高頻率,且任意頻率精確到個位小數點后六位。電源電壓能夠做到2.5V-3.3V之間。例如:2.25V、2.5V 、3.0V、3.3V、3.6V 可任意選擇應用。常見的封裝尺寸有7050(7.0*5.0mm)、5032(5.0*3.2mm)、3225(3.2*2.5mm),更小封裝可達到2520(2.5*2.0mm),常用的輸出方式主要有LVPECL和LVDS兩種。
四、差分晶振應用領域
由于許多高性能的協議使用差分信號,故而差分晶振廣泛應用于5G通訊設備、機頂盒、光端機、安防設備、路由器/交換機、儀器儀表、SATA,SAS,光纖通信,10G以太網及各種頻率控制設備上。
