JT21GL(E)和JT11GL(E)是Jauch頻率產品系列中的兩款新型微型 SMD TCXO
來源：http://www.sdyoujian.cn 作者：億金電子 2024年12月04

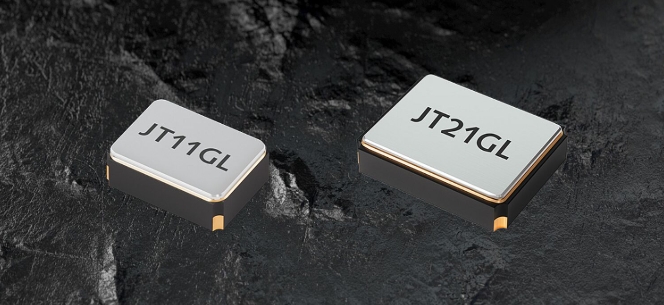

Jauch晶振在其溫度補償晶體振蕩器系列中新增了兩款微型 SMD TCXO：JT21GL（E） 和 JT11GL（E）。這些特殊的 TCXO 特別適用于衛星導航系統 （GNSS），例如 GPS、GLONASS、Galileo 等等。微型 SMD 外殼可實現緊湊的設備設計，因此微型振蕩器可以最佳地安裝在現代無線電或跟蹤儀器的狹小安裝空間要求中。
距離模擬是 GNSS 技術的重要組成部分，因為衛星和接收天線之間的距離構成了計算位置的基礎。為了確保真實的距離模擬，必須考慮幾個因素，例如電離層效應、對流層效應，但也考慮系統固有的誤差，例如時鐘誤差，這些誤差會導致時間測量不準確，從而使距離計算變得錯誤。
得益于 ±0.5 ppm 的頻率穩定性，Jauch 的新型 TCXO 可確保在整個工作溫度范圍內實現精確的時鐘。JT11GL（E） 和 JT21GL（E） 在溫度斜率和靜態頻率滯后方面都針對 GNSS 應用進行了優化。這些功能對于高性能電信和網絡設備（包括小基站、同步以太網和光學數據傳輸）中使用的 GNSS 模塊的準確性和可靠性至關重要。
這兩款石英晶體振蕩器均采用 1.2 至 1.8V 的可變電源，非常適合需要導航和定位的電池供電應用，例如 GNSS 接收器或 GPS 跟蹤器。
晶體振蕩器 JT21GL（E） 和 JT11GL（E） 均具有低功耗的特點，專為 1.2V 的低工作電壓而設計。它們提供 GNSS 應用的典型標準頻率，如 26.0 MHz、38.40 MHz 和 52.0 MHz，并涵蓋 -30°C 至 +85°C 和 -40°C 至 +85°C 兩個溫度范圍。
TCXO GPS 削峰正弦波
新增功能：這些專用的 TCXO晶振針對導航系統（如 GPS、GNSS a.s.o.）的使用進行了優化。微型形狀使緊湊的應用程序設計成為可能。
JT21G 是一款溫度補償微型振蕩器 （TCXO），具有出色的頻率穩定性，僅為 ±0.5 ppm。它最好提供 26.0MHz 和 38.40MHz 標準頻率，并提供兩個溫度范圍 -30°C ~ +85°C 和 -40°C ~ +85°C。可用的工作電壓范圍在 1.8V 和 3.3V 之間。
由于提供 ± 0.5 ppm 的頻率穩定性，JT21G 滿足導航系統（GPS、GNSS 等）的特殊要求，例如頻率穩定性隨溫度變化的低滯后性以及嚴格限制頻率隨溫度變化的梯度。“削波正弦”輸出及其低功耗設計確保了非常低的功耗，這就是 JT21G 特別適用于移動應用的原因。
用于 GNSS / GPS 應用的 Jauch TCXO 的主要特性：
1、特別適用于導航系統（GPS、GNSS 等）
2、最大 0.6 ppm 的低滯后，最大梯度 0.1 ppm/°C，溫度步長為 2°C
3、微型外殼 2.0mm x 1.6mm x 0.7mm 或 1.6mm x 1.2mm x 0.55mm
4、頻率穩定性 ± 0.5 ppm，在 -30°C ~ +85°C 或 -40°C ~ +85°C下
5、標準頻率 26.0MHz / 38.40MHz / 52.0MHz
4、頻率穩定性 ± 0.5 ppm，在 -30°C ~ +85°C 或 -40°C ~ +85°C下
5、標準頻率 26.0MHz / 38.40MHz / 52.0MHz
6、電源電壓 1.8 / 2.5 / 2.8 / 3.0 / 3.3 V （JT21G）
7、電源電壓 1.2V ~ 1.8V 可變 （JT11GL（E） 和 JT21GL（E））
8、JT11GL（E） 和 JT21GL（E） 的待機電流特別低，典型值僅為 0.1μA。
