從事SEO優化行業已經四個月有余,最近漸漸地開始收聽了廣播,每天晚上下班以后總顯得宿舍人多,拖著疲憊的身體躺在床上,僅僅一個浴室總會要等上一段時間才能輪到自己.打開手機上的收音機依然的是飛揚97.1頻道,里面訴說著關于手機的話題.在這個電子時代飛速更新的21世紀,每個人都離不開手機與平板電腦,無論是在吃飯時、聚會時甚至是上廁所的時候手機都是必備品.什么時候我們因?yàn)槭謾C(jī)而漸漸地忽略了身邊的親人、朋友、愛人,真的是一件很悲哀的事情.記得看到了兩則新聞：第一則是：一家咖啡館的牌子上寫道：“No,we don't have wi-fi,Talk to each other!”(我們沒有WiFi,和你身邊的人說說話吧!);第二則是：市民張先生與弟弟妹妹相約去爺爺家吃年夜飯,飯桌上老人多次想和孫子孫女說說話,孩子們卻個個抱著手機玩,老人受到冷落后,一怒之下摔了盤子離席.這讓人聯想到一句我們并不陌生的話：世界上最遙遠的距離,是我就在你身邊,你卻在玩手機.而在我看來,最悲哀的并不是因?yàn)槭謾C(jī)而忽略了別人,而且整天分分秒秒的離不開手機的人并不懂得手機里的裝置!沒有什么比這最悲哀的事情了!

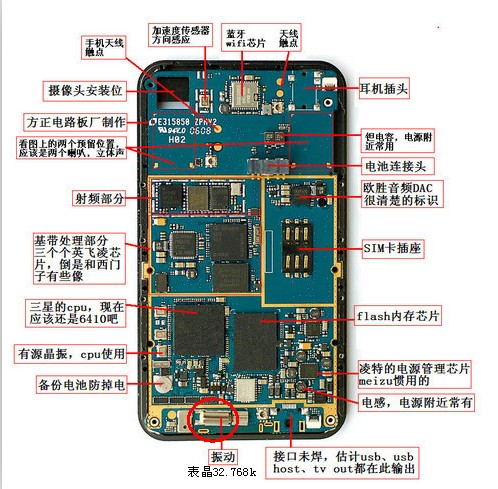

那么有誰知道手機是由什么組成的呢? 根據機型的不同,內部結構也有所不同,必要的配件是聽筒,揚聲器,麥克風,屏幕鍵盤主板以及各個芯片,包括石英晶振、電容電阻、電池.以前的手機集成度不是很高,會分很多的單立元件焊接在主板上,現在的手機把許多零件都集中到每個芯片上.而其中的一顆插件石英晶振(即表晶32.768k)是手機里必不可少的設備,它在手機中起到了關鍵性的作用.讓我們先來了解一下32.768kHz時鐘晶體振蕩器.單位：千赫茲(kHz),它和周圍的一些電阻、電容組成諧振電路,來完成電路所需的工作條件.它的應用極其廣泛,如BP機、MP3、MP4、MP5、對講機、手機、收音機、家電以及DV系列和所有涉及到時鐘控制、單片機控制的電子產品,都能用到表晶32.768k.下面就以手機上的表晶32.768k電路為例.

簡單地向大家介紹一下：
1.從功能上分三種：
(1)用來完成單獨手機部分的工作,絕大部分手機都是1個石英晶振.
(2)用來完成手機兩套CPU、字庫的獨立工作,用2個石英晶體.
(3)用來完成手機部分、PDA部分的工作,用2個石英晶振.例如：A6188、E680等.
比如：MTK雙卡雙待、英飛凌7870加安凱CPU的、雙模手機等
2.從外觀上分三種：
(1)應用廣泛如AD芯片、LG等
(2)應用廣泛如MTK、NOKIA等
(3)應用廣泛如998、E680、E398、NOKIA等
隨著電子通訊產品的快速更新?lián)Q代,手機元器件也越來越小了,集成度也越來越高.第二種又分長短不一樣,后期出的N70、W579的手機,用的就是最短最小的.雖然分類這么多,但原理還都是一樣的,其連線都可以應急使用,不分極性.
3. 在手機手機電路中的重要性
(1)引起的故障
A.不開機：a.無電流反應; b.不復位; c.小電流不開機;
B. 時間快或慢,這是振蕩偏移,所有手機都可以引起;
C. 按鍵失靈;
D. 開機重啟;
E. 開機定板;
(2)損壞的原因
A.多半都是摔的斷裂或者掉腳.
B.不耐高溫,吹件時弄壞的.
(3)測量方法
A.用示波器測晶體兩端波形,IN端波形幅度小,OUT端波形幅度大,調節掃描時間可以看清表晶32.768k的正弦波,有的手機會有衰減,測到又馬上變窄就沒了,也是正常的現象.
B.用萬用表測晶體兩端的阻值,通過有無可以判斷與CPU或電源是否斷線的問題.
(4)維修技巧及注意事項
A.如果測不到要考慮時鐘供電是否給到電源或CPU.
B.更換時注意旁邊的電源或CUP是否帶膠及小件別吹丟了.
C.與表晶32.768k相連的諧振電容及供電電阻十分重要,要注意小心的檢查.    例如：N70的表晶32.768k諧振電容缺任何一個都不能夠開機.
D.表晶32.768k的諧振電容,通常是一對兒、容值一樣大,8P-27P不等.
如果變質則會引起重啟、定板等故障現象.
E.表晶32.768k的相連電阻為10M.例如：三星的50601、50603電源等.壞或斷線會引起不開機、沒有電流反應等現象.
綜上所述表晶32.768k(即石英晶振)在目前的電子產品中起到至關重要的作用,尤其是用于手機的產品上,我們在手機維修以及分析故障時一定不要忽視這個小件的重要性極其作用.它不僅關系著手機的時間顯示,也關系著手機的開機等等功能,其他的故障現象也很多,簡直是不勝枚舉,例如：會造成鈴聲變調、按鍵反應慢等故障,這些都是與表晶32.768k密不可分的,留意一下會更好.若有需要了解更多表晶32.768k音叉晶振詳情可瀏覽專區：http://www.sdyoujian.cn/gcjz/KHzcrystal.html
