NDK再創新高,于普通SPXO晶振上實現差分輸出邏輯
來源：http://www.sdyoujian.cn 作者：億金電子 2020年05月28
NDK再創新高,于普通SPXO晶振上實現差分輸出邏輯

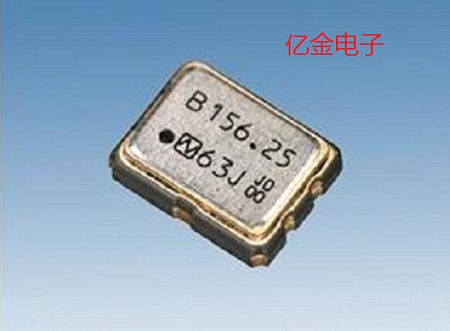

創新才能立足,這是亙古不變的道理.之前有一家倒閉的通信設備制造倒閉,該公司生產的產品居然是多年前的產品,可見從未進行過技術革新,最終負債累累.這對石英晶振行業來說也是一樣的,如果不能跟上應用市場的需求,最終也難逃被’制裁’的命運,由于電子產品在瘋狂且快速的發展,各大晶振廠家也在不斷的更新產品制造技術.就在前段時間, NDK再創新高,于普通SPXO晶振上實現差分輸出邏輯,型號為NP3225SBB,性能比肩壓控晶振,溫補晶振等高級有源晶振.
.jpg "日本NDK晶振廠商,差分輸出振蕩器,普通SPXO晶振")
為什么說在普通有源晶振上使用LVDS輸出方式是一種產品性能更新呢?在普通的有源晶振上旺旺具備的性能僅僅只有輕型,薄型,小型,高精度,高溫,高品質,高性能等,雖然說普通有源晶振相較于無源晶振來說性能確實是好了不少,但是相較于一些特殊有源晶振來說就差之甚遠了,所以應當提升其性能產品;不僅僅是有源晶振,NDK晶振還出產了一種帶低相噪性能的溫補晶振.而差分輸出往往是差分晶振的專有名詞.這款使用差分輸出的SPXO晶振的型號是NP3225SBB.
這款晶振具備以下特點:
① 差動輸出SPXO.
?、?nbsp; 尺寸:3.2×2.5×0.9mm.
③ 電源電壓:+2.5V或+3.3V.
?、?nbsp; 輸出規格:LVDS.
?、?nbsp; 低相位抖動(Typ. 47fs @156.25MHz).
該款有源晶振主要應用于5G兼容設備,汽車CCD相機,圖像處理,內存,FPGA,衛星通信和地面數字電視的地面設備,廣播設備.
該3225貼片晶振的規格參數表如下:

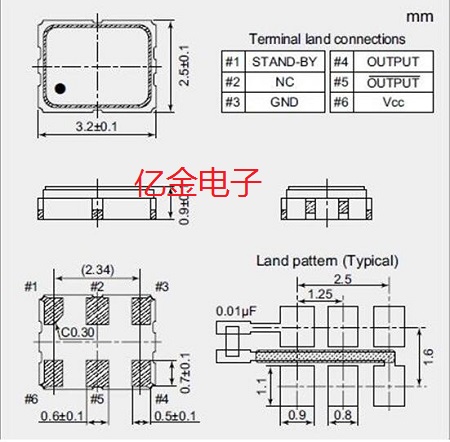

外觀尺寸如下:
.jpg "日本NDK晶振廠商,差分輸出振蕩器,普通SPXO晶振")

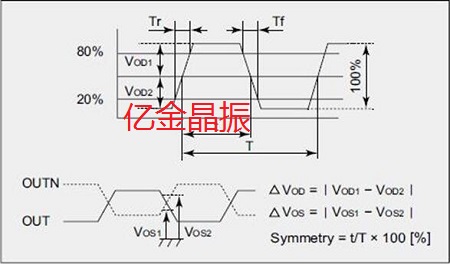

輸出波形如下:
.jpg "日本NDK晶振廠商,差分輸出振蕩器,普通SPXO晶振")
這種使用LVDS作為輸出邏輯方式的SPXO晶振相較于一般的有源晶振來說性能更加優越一些,這也是該產品能夠應用于5G,車載,衛星等方面的原因.LVDS輸出方式本身是只出現在差分晶振上的,它能夠使用晶振產品的頻率穩定性更高,晶振工作系統也相對比較穩定.這應該算是NDK晶振繼發布低相噪溫補晶振以來的又一創新.
創新才能立足,這是亙古不變的道理.之前有一家倒閉的通信設備制造倒閉,該公司生產的產品居然是多年前的產品,可見從未進行過技術革新,最終負債累累.這對石英晶振行業來說也是一樣的,如果不能跟上應用市場的需求,最終也難逃被’制裁’的命運,由于電子產品在瘋狂且快速的發展,各大晶振廠家也在不斷的更新產品制造技術.就在前段時間, NDK再創新高,于普通SPXO晶振上實現差分輸出邏輯,型號為NP3225SBB,性能比肩壓控晶振,溫補晶振等高級有源晶振.
這款晶振具備以下特點:
① 差動輸出SPXO.
?、?nbsp; 尺寸:3.2×2.5×0.9mm.
③ 電源電壓:+2.5V或+3.3V.
?、?nbsp; 輸出規格:LVDS.
?、?nbsp; 低相位抖動(Typ. 47fs @156.25MHz).
該款有源晶振主要應用于5G兼容設備,汽車CCD相機,圖像處理,內存,FPGA,衛星通信和地面數字電視的地面設備,廣播設備.
該3225貼片晶振的規格參數表如下:
| 額定頻率范圍 (MHz) | 100～170 | ||
| 尺寸大小 (L×W×H : mm) | 3.2×2.5×0.9 | ||
| 輸出規格 | LVDS | ||
| 綜合頻率允許偏差(*1) | Max. ±50×10-6 | ||
| 工作溫度范圍 (℃) | -40 to +85 | ||
| 儲存溫度范圍 (℃) | -55 to +125 | ||
| 電源電壓 [VCC](V) | +2.5±5 % | +3.3±10 % | |
|
消耗電流 (@ +25°C) |
工作時 (mA) | Max. 40 （STAND-BY=VCC or OPEN, RL=100Ω） | |
| 斷開時 (µA) | Max. 30（STAND-BY=GND） | ||
| 輸出電壓 | VOD1, VOD2 : +0.247～+0.454V （差動輸出電壓） | ||
| △VOD : Max. 50mV （差動輸出電壓） | |||
| VOS1, VOS2 : +1.125～+1.375V （差動輸出電壓） | |||
| △VOS : Max. 50mV （差動輸出電壓） | |||
| 上升時間 / 下降時間 | Max. 0.4（波形的20～80%） | ||
| 波形對稱 (%) | 45 to 55 (波形的50%) | ||
| 輸出負載 [RL] （Ω） | 100（差動輸出間） | ||
| 起振時間 | Max. 10 | ||
|
相位抖動 (fs) (@+3.3V, +25°C) |
Typ. 47 (156.25MHz) (頻率偏移：12kHz～20MHz) |
||
| 規格料號 | NSC5187A | NSC5187B | |
