上月19日IQD Crystal推出新型小尺寸低噪聲OCVCSO
來源：http://www.sdyoujian.cn 作者：億金電子 2020年03月27
IQD是英國的一家石英晶振廠商,生產能力每月總計超過4000萬件,涵蓋從一次性特價到數百萬件訂單的數量,主營產品包含KHZ石英晶體,MHZ石英晶體,時鐘振蕩器,壓控晶振,溫補晶振,恒溫晶振;擁有45年的頻率產品制造經驗,是頻率控制市場公認的市場領導者,并且是WürthElektronikeiSos集團的一部分,后者是歐洲無源元件的領先制造商之一;除此之外,該公司在全球大部分國家和地區都有營銷駐點,產品可廣泛應用于航天,汽車,通信,計算機,消費,工業和醫療行業.于上19日該公司又推出了一系列新型小尺寸低噪聲OCVCSO.

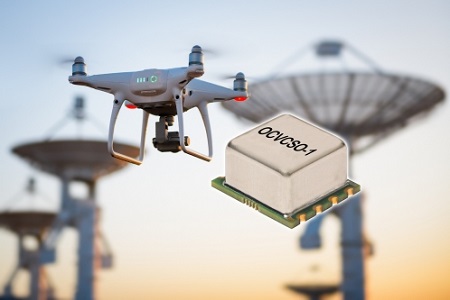

IQDCrystal推出的這一系列新型小尺寸低噪聲OCVCSO(高頻烤箱控制壓控聲表面波振蕩器)目前提供三種頻率,分別為400MHz,800MHz和1.2GHz,它們采用25.4x22x13.2mm工業標準SMD封裝.
這些OCVCSO石英晶振在相同頻率下的噪聲基底比OCXO低10dB至15dB,從而為諸如雷達檢測系統之類的應用提供了大大改善的相位噪聲性能.400MHzOCVCSO頻率由基本的高QSAW諧振器產生,而800MHz和1.2GHz是使用具有低噪聲倍頻器的高頻基本SAW諧振器產生的.僅將頻率乘以一次即可獲得出色的相位噪聲性能,在最低水平下低至-168dBc/Hz,在10kHz至100MHz的10kHz至100MHz之間抖動.基于基頻的400MHzOCVCSO在底限電平處的相位噪聲性能為-174dBc/Hz,抖動為5fs.
這些新型輕巧的OCVCSO有源晶振重量僅為8克,在0至+50攝氏度的工作溫度范圍內的穩定性低至±2ppm,并且在10年內的最大老化度為±6ppm,不僅是雷達的理想選擇,而且對于模擬器,通信系統以及無人機(UAV)OCVCSO使用5V電源供電,功耗在0.8W至1W之間,具有50µs正弦輸出和電壓控制選件,從而使頻率可降低至少±6ppm.
使用注意事項:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
這些OCVCSO石英晶振在相同頻率下的噪聲基底比OCXO低10dB至15dB,從而為諸如雷達檢測系統之類的應用提供了大大改善的相位噪聲性能.400MHzOCVCSO頻率由基本的高QSAW諧振器產生,而800MHz和1.2GHz是使用具有低噪聲倍頻器的高頻基本SAW諧振器產生的.僅將頻率乘以一次即可獲得出色的相位噪聲性能,在最低水平下低至-168dBc/Hz,在10kHz至100MHz的10kHz至100MHz之間抖動.基于基頻的400MHzOCVCSO在底限電平處的相位噪聲性能為-174dBc/Hz,抖動為5fs.
這些新型輕巧的OCVCSO有源晶振重量僅為8克,在0至+50攝氏度的工作溫度范圍內的穩定性低至±2ppm,并且在10年內的最大老化度為±6ppm,不僅是雷達的理想選擇,而且對于模擬器,通信系統以及無人機(UAV)OCVCSO使用5V電源供電,功耗在0.8W至1W之間,具有50µs正弦輸出和電壓控制選件,從而使頻率可降低至少±6ppm.
使用注意事項:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
- 噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
- 電源線路:電源的線路阻抗應盡可能低.
- 輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).
- 未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
- 熱影響:重復的溫度巨大變化可能會降低受損害的石英晶體振蕩器產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
- 安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
- 電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
