Connor-Winfield用于時間和頻率同步標準的精密OCXO和TCXO原廠編碼
來源：http://www.sdyoujian.cn 作者：億金電子 2022年04月29
IEEE-1588TOP精確定時-精確定時對于基于IEEE-1588分組定時(TOP)和100/400Gigabit以太網同步技術的通信網絡的開發更為關鍵。ConnorWinfield開發了OCXO和TCXO系列，專門支持新興的IEEE1588V2標準，如ITU-G.8262選項1和選項2以及ITU-G.8263、ITU-G.8272和ITU-G.8273所述以及傳統的Sonet、SDN和OTN標準G.813和GR-1244Stratum3和Stratum3E。許多頻率選項有現貨供應，以支持各種網絡同步設計。請點擊以下鏈接了解庫存情況,www.sdyoujian.cn
Connor Winfield晶振的TCXO提供卓越的性能、出色的一致性和穩定的長期特性，使其成為要求苛刻的通信、數據通信和電信應用的首選。
所有推薦的封裝類型都具有削波正弦和/或HCMOS輸出以及商業到擴展或工業溫度范圍。
下面列出了每種推薦封裝類型的獨特特性。

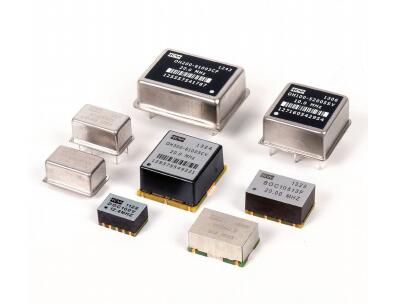

Connor-Winfield設計的OCXO具有高穩定性和可靠性、低相位噪聲和低抖動。下面列出了一些我們最常查看的封裝類型，它們都具有商業或擴展/工業溫度范圍。
本應用筆記中包含的技術將有助于確保使用恒溫晶體振蕩器(OCXO)實現成功的印刷電路板布局。布局問題可能導致噪聲和失真的頻率傳輸、容易出錯的數字通信、閂鎖問題、顯著降低的頻率穩定性、OCXO內的熱不穩定性以及其他不良系統行為。
所有系統設計都有一個電源和接地電路，由板上的所有組件共享。一個組件的運行會影響共享同一電源和接地電路的其他組件的運行。
電壓調節不當會導致許多系統組件不穩定或整個系統故障。
電力不足的時期通常被稱為“掉電”，其中電源電壓下降到不足的水平，或“停電”，其中電源電壓在一段時間內完全消失。
為了使OCXO在初始上電時正確上電和配置，Vcc必須超過最大上電復位(VPOR)電壓，以便器件繼續進行配置和初始化。上電時對VCC電壓進行內部監控，以正確觸發器件配置電路。
在器件未重新上電的后續掉電條件下（即電源電壓未降至0v），必須將Vcc電壓降至最低VPOR電壓以下，以清除器件配置內容。隨后，電壓必須再次超過VPOR電壓，以便使用新配置對器件進行編程。
掉電條件由Vcc電壓軌下降到低于數據表中VRAM定義的相應數據保持電壓來定義。
有關最小和最大VPOR電壓以及數據保持電壓，請參閱OCXO晶振數據表。
通過使用外部低壓檢測器邏輯和電源管理電路，防止在電源電壓不足期間出現系統故障。
當器件掉電時，器件Vcc將穿過VPOR/VBOR電壓。一旦Vcc電壓降至VPOR/VBOR電壓以下，就會發生以下情況：
工廠串行編程接口被禁用。
非易失性寄存器不再可編程。
如果VCC電壓降至VRAM電壓以下，則會發生以下情況：
易失性寄存器可能會損壞。
TCONF寄存器可能損壞。
OCXO爐芯可能會失去熱平衡。
OCXO頻率穩定性可能不符合數據表規范。
