村田晶振與貼片電容長得像極了雙胞胎我們如何準確區分呢？
來源：http://www.sdyoujian.cn 作者：yijinkj 2014年11月03
在一堆電子元器件中很多人可能都難以快速區分晶振與電容,尤其是貼片式元件.電容和石英晶振一樣也有只自己的封裝和型號,同樣有插件和貼片一些插件電解電容估計大家都能區分,就是貼片電容和貼片晶振分不清楚,從外觀上來看都有幾分相似讓人難以辨認就像雙胞胎一樣,下面深圳億金電子技術研發部教你如何肉眼從外觀上簡單區別,電容和晶振的不同之處.

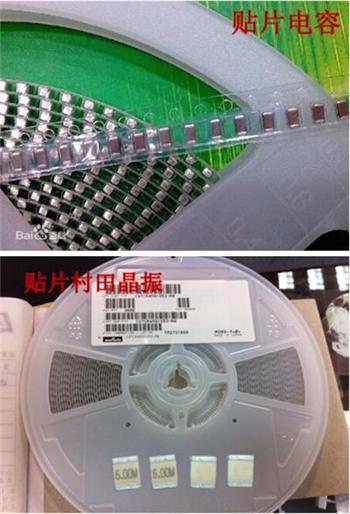

下面是對比的二張不同行業產品圖,灰色背景圖片是日本村田貼片晶振,Crystal料號尺寸多到數不清,在消費類產品中并不是所有的晶體都并大量生產,這款貼片村田諧振器4.5*2.0mm,與旁邊綠色背景貼片元器件好像雙胞胎,這顆料在電子行業中用的也很廣泛但它卻實屬于貼片電容,我們經常遇到客戶在我們網站上找產品,找來找去又不能確定是不是自己想要的產品,有些找電容的客戶在我們商鋪一個勁的找,看到一款差不多的元件就開始詢價,結果說的一些參數壓根就對不上,二個腳貼片,當問到型號時采購說0805,對于不同行的型號這個時候我們也不能斷定就是哪一種產品,只能叫客戶發張圖片過來確認一下,為什么呢?因為電容和晶振是兩種完全不一樣的應用,結構和性能都沒有可比性,所以為了準確無誤我們都會仔細確認詳細參數.
1.電容的結構和應用
電容器的基本作用就是充電與放電,但由這種基本充放電作用所延伸出來的許多電路現象,使得電容器有著種種不同的用途,用陶瓷做介質,在陶瓷基體兩面噴涂銀層,然后燒成銀質薄膜做極板制成.
貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求.一般訂購貼片電容需提供的參數要有尺寸的大小、要求的精度、電壓的要求、容量值、以及要求的品牌即可.
2、石英晶體振蕩器的結構
石英晶體振蕩器是利用石英晶體（二氧化硅的結晶體）的壓電效應制成的一種諧振器件,它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片,它可以是正方形、矩形或圓形等）,在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊一根引線接到管腳上,再加上封裝外殼就構成了石英晶體諧振器,簡稱為石英晶體或晶體、晶振.其產品一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑料封裝的.
3、壓電效應
若在石英晶體的兩個電極上加一電場,晶片就會產生機械變形.反之,若在晶片的兩側施加機械壓力,則在晶片相應的方向上將產生電場,這種物理現象稱為壓電效應.如果在晶片的兩極上加交變電壓,晶片就會產生機械振動,同時晶片的機械振動又會產生交變電場.在一般情況下,晶片機械振動的振幅和交變電場的振幅非常微小,但當外加交變電壓的頻率為某一特定值時,振幅明顯加大,比其他頻率下的振幅大得多,這種現象稱為壓電諧振,它與LC回路的諧振現象十分相似.它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關.
從結構和應用中分析我們就不難區分電容與晶振了,1.首先從腳位著手,石英晶振的腳位通常是金屬層作為電極的.貼片電容的電極是鍍上一層銀層,簡單的說白色電極的就是電容,黃色的電極就是晶振,2.從參數入手,參數入手是一個比較麻煩的工序,因為你必須要一對的找符號或者單位,電容有的參數PF（負載）晶振也有這個參數,電容有的參數V（電壓）晶振也有,3最容易辨別的是從頻率,石英晶振原本就是壓電頻率元器件,頻率無論如何都是一個重點,晶體的單位都是KHZ或者MHZ,而電容則沒有這項參數,各個型號中的電容電壓值很重要,伏特單位V.有了電壓和頻率值辨別貼片電容與石英晶振就不在苦惱.
下面是對比的二張不同行業產品圖,灰色背景圖片是日本村田貼片晶振,Crystal料號尺寸多到數不清,在消費類產品中并不是所有的晶體都并大量生產,這款貼片村田諧振器4.5*2.0mm,與旁邊綠色背景貼片元器件好像雙胞胎,這顆料在電子行業中用的也很廣泛但它卻實屬于貼片電容,我們經常遇到客戶在我們網站上找產品,找來找去又不能確定是不是自己想要的產品,有些找電容的客戶在我們商鋪一個勁的找,看到一款差不多的元件就開始詢價,結果說的一些參數壓根就對不上,二個腳貼片,當問到型號時采購說0805,對于不同行的型號這個時候我們也不能斷定就是哪一種產品,只能叫客戶發張圖片過來確認一下,為什么呢?因為電容和晶振是兩種完全不一樣的應用,結構和性能都沒有可比性,所以為了準確無誤我們都會仔細確認詳細參數.
1.電容的結構和應用
電容器的基本作用就是充電與放電,但由這種基本充放電作用所延伸出來的許多電路現象,使得電容器有著種種不同的用途,用陶瓷做介質,在陶瓷基體兩面噴涂銀層,然后燒成銀質薄膜做極板制成.
貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求.一般訂購貼片電容需提供的參數要有尺寸的大小、要求的精度、電壓的要求、容量值、以及要求的品牌即可.
2、石英晶體振蕩器的結構
石英晶體振蕩器是利用石英晶體（二氧化硅的結晶體）的壓電效應制成的一種諧振器件,它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片,它可以是正方形、矩形或圓形等）,在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊一根引線接到管腳上,再加上封裝外殼就構成了石英晶體諧振器,簡稱為石英晶體或晶體、晶振.其產品一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑料封裝的.
3、壓電效應
若在石英晶體的兩個電極上加一電場,晶片就會產生機械變形.反之,若在晶片的兩側施加機械壓力,則在晶片相應的方向上將產生電場,這種物理現象稱為壓電效應.如果在晶片的兩極上加交變電壓,晶片就會產生機械振動,同時晶片的機械振動又會產生交變電場.在一般情況下,晶片機械振動的振幅和交變電場的振幅非常微小,但當外加交變電壓的頻率為某一特定值時,振幅明顯加大,比其他頻率下的振幅大得多,這種現象稱為壓電諧振,它與LC回路的諧振現象十分相似.它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關.
從結構和應用中分析我們就不難區分電容與晶振了,1.首先從腳位著手,石英晶振的腳位通常是金屬層作為電極的.貼片電容的電極是鍍上一層銀層,簡單的說白色電極的就是電容,黃色的電極就是晶振,2.從參數入手,參數入手是一個比較麻煩的工序,因為你必須要一對的找符號或者單位,電容有的參數PF（負載）晶振也有這個參數,電容有的參數V（電壓）晶振也有,3最容易辨別的是從頻率,石英晶振原本就是壓電頻率元器件,頻率無論如何都是一個重點,晶體的單位都是KHZ或者MHZ,而電容則沒有這項參數,各個型號中的電容電壓值很重要,伏特單位V.有了電壓和頻率值辨別貼片電容與石英晶振就不在苦惱.
