汽車式各司其職的晶振,你了解多少?
隨著汽車性能、智能化及安全系數的不斷提高,汽車CPU(中央處理器)需要處理的數據越來越多。CPU的任何復雜指令的實現離不開晶振為其提供穩定且精準的時鐘信號源作為指引。接下來,隨著深圳市億金電子了解汽車上各司其職的晶振。

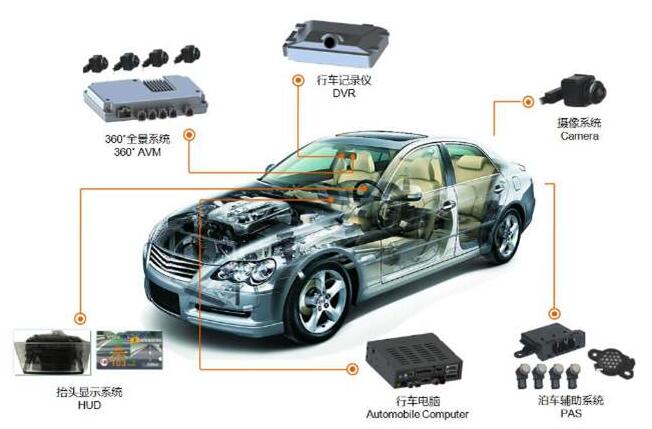

晶振在汽車電子中的作用很大,含有汽車電子晶振的主要系統有:
安全控制系統:引擎控制、線控轉向系統、變速器、安全氣囊、防抱死剎車系統、胎壓監測系統、電動助力系統等。
數據信息系統:汽車音響、車載導航系統、數據公交車系統、視頻監控系統、倒車雷達、安全線控系統等。
智能交通系統:自動智能收費系統、道路交通實時數據系統、車牌自動識別系統、公路智能系統、智能運輸系統等。
汽車時鐘系統:時間顯示、計時器、儀表盤、遙控門鎖、遙控鑰匙、汽車空調、車窗自動控制、自動車燈、汽車防盜系統等。
從上述來看,汽車上的基本功能都要用到晶振,但是你知道嗎,汽車電子不同于一般的消費電子,因為其工作環境之惡劣,所需求的晶振是高品質晶振、防震性好,能保證電路的高質量晶振。
汽車電子對晶振的高要求:
1.寬范圍的工作溫度(-40-+125℃,也可以被應用到+150℃的環境中);
2.極端嚴峻的環境條件下具有穩定的起振特性;
3.具有耐熱、防振、耐撞擊等優良特性;
4.符合AEC-Q200標準;
5.零缺陷等品質的高要求。
汽車電子常用晶振型號:溫補晶振(TCXO)、無源貼片晶振SMD3225、7050、5032、晶體振蕩器等產品規格(如用于車載GPS導航等)。
車載藍牙及WIFI常用晶振:SMD3225 26MHz或 SMD3225 16MHz,推薦精度至少為±10PPM的貼片晶振。確保聯機及數據傳輸正常,不掉線。
用于時間顯示的晶振:貼片晶振32.768KHz,如7K(1.6×1.0)或7M(7.0×1.5),精度為±10PPM~±20PPM。
最后補充一下車規級晶振,主要涉及寬溫晶振。在工作溫度為-40~+85℃,或者-40—105℃范圍內,晶振需要具備正常工作的性能。這里需要解釋一下:并非汽車上所有晶振都嚴格要求為車規級,如汽車音響,行車記錄儀等電子設備則對晶振工作溫度范圍沒有苛刻要求。但像引擎部位不同,工作溫度必須滿足-40-125℃,乃至-40—150℃。
