SiTime用于汽車攝像頭的 MEMS 時序解決方案

來源：http://www.sdyoujian.cn 作者：億金電子 2024年12月12

汽車攝像頭模塊存在多項設計挑戰。Board 空間受到限制。環境條件包括極端溫度、快速溫度變化、沖擊、振動和電磁干擾。提高傳感器分辨率意味著更高的數據速率，這需要低抖動時鐘。

基于 SiTime 晶振的 MEMS 振蕩器可以應對這些挑戰。它們具有小尺寸、-55°C 至 125°C 的溫度精度（即使在快速溫度斜坡下）、低抖動、抗沖擊和振動能力以及降低 EMI 功能。我們的器件具有更高的質量和可靠性，其 FIT 率比石英晶體器件高 50 倍，可幫助系統達到功能安全指標目標。

SiTime MEMS 定時優勢

一、完整的 MEMS 時鐘樹

擴頻振蕩器

低抖動差分振蕩器

32.768K 振蕩器 和 TCXO

精密 TCXO

二、在實際條件下最堅固

150 fs rms 抖動，出色的 PSNR

抗沖擊和振動

在較寬的溫度下保持穩定

22 億小時 MTBF

三、集成 MEMS，易于使用

無 quartz 可靠性問題

在低溫下可靠啟動

無需蓋板或屏蔽層

任何頻率的交貨時間短

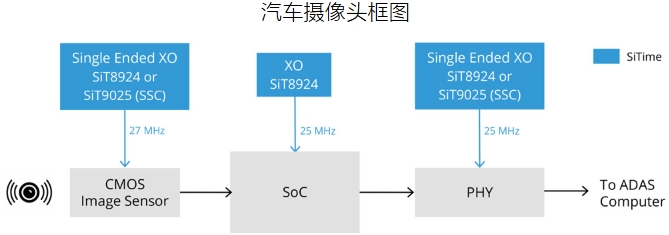

相機是圍繞成像器構建的，分辨率根據相機的用途而有所不同。經過一些處理后，數據流通過串行接口發送到車輛的 ADAS 計算機。最常見的 PHY 類型是 MIPI A-PHY （Valens）、FPDLink （TI）和 GMSL （Analog Devices）。成像器和 PHY 都需要高質量、低抖動的時鐘才能運行。

攝像頭通常與雷達、激光雷達和紅外傳感器相輔相成。

用于汽車攝像頭的 MEMS 時序解決方案

設備	主要特點	關鍵價值
Single-ended Oscillator SiT8924 1 至 110 MHz	高達 -55°C 至 +125°C ±20 ppm 穩定性 2016、2520、3225 包	高可靠性擴展溫度范圍占地面積小
Single-ended Oscillator SiT9025 1 至 110 MHz	高達 -55°C 至 +125°C 擴頻可配置的上升/下降時間 2016、2520、3225 包	高可靠性擴展溫度范圍降低 EMI
差分晶振 SiT9396 1 至 220 MHz SiT9397 220 至 920 MHz	低抖動：< 150 fs RMS 在 -40 至 +125°C 范圍內保持 ±30、±50 ppm 的穩定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ 2016、2520、3225 包	高可靠性低抖動支持具有苛刻抖動要求的接口，例如 PCI-Express 和 10 GB 以太網
超級 TCXO SiT5386 1 至 60 MHz SiT5387 60 至 220 MHz	在 -40 至 +125°C 范圍內具有 ±0.1、±0.2、±0.25 ppm 的穩定性 ±1 ppb/°C 頻率斜率低抖動：0.31 ps RMS 可選電壓或數字頻率控制	高精度出色的頻率穩定性和快速溫度梯度不會因微跳轉而丟失 GNSS 信號或 V2X 斷開連接
