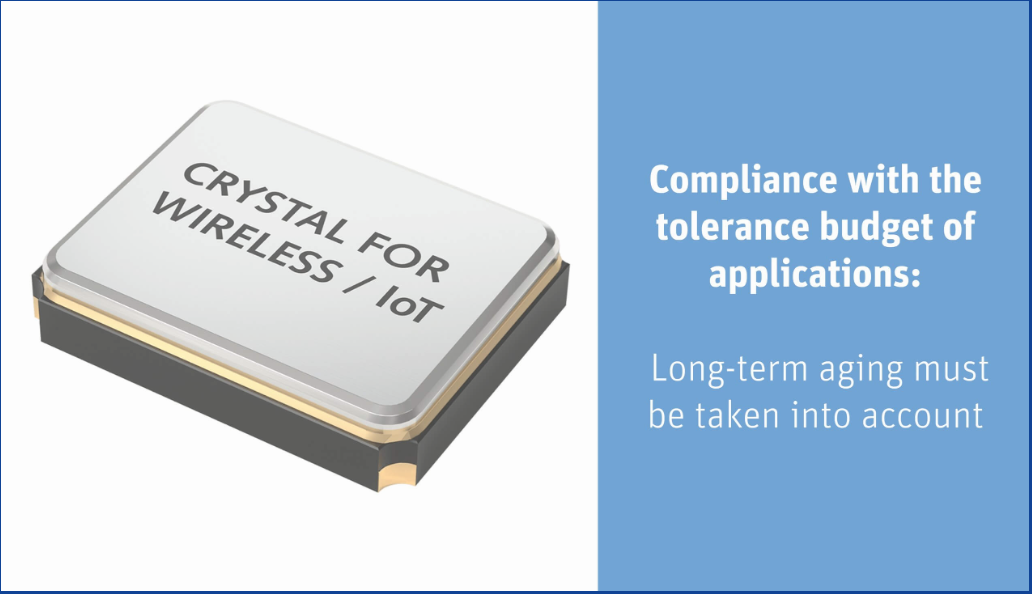

必須考慮應用產品的老化長期公差預算,Q 0.032768-JTX210-12.5-20-T3-LF
來源：http://www.sdyoujian.cn 作者：億金電子 2023年06月17
必須考慮應用產品的老化長期公差預算,每個晶振都有一個公差預算，在即使在最壞的情況下也必須遵守的頻率偏差以確保應用程序正常運行。因此，開發人員必須了解可能導致頻率偏差的所有因素。所有的總和這些因素的最壞情況不得超過應用使用范圍。
石英頻率偏差的可能原因共振頻率為：
25°C時的頻率容差
頻率在整個溫度范圍內的穩定性
長期老化
電路C不匹配L
CL負載電容容差引起的誤差
開發人員必須比較這些偏差的總和與他的應用程序的公差預算，并采取任何必要的糾正措施行動。
長期老化因素
共振頻率的長期變化振蕩晶體稱為時效。
必須考慮應用產品的老化長期公差預算,老化過程發生在每個組件中。盡管石英晶體在最終之前經過復雜的過程干燥調整和密封，然后在惰性氣體下密封，微量導電膠中的溶劑和微量的氧氣殘留在組件，它們在長期內做出反應。該反應導致石英上的永久頻率變化，這稱為長期老化。
開發人員必須將此頻率變化置于在計算公差預算時考慮應用程序的生命周期。標準石英通常的長期老化率高達±20ppm個案的前十年。這是一個飽和過程，在較高溫度下會增強，因此會更早生效。
預老化，提高整體性能
許多應用需要高頻精度。對于此類應用（局域網、Wi-Fi、藍牙等），嚴重的長期老化是不可接受的。這就是為什么Jauch開發了特殊的石英晶振，這些晶體專門針對此類應用進行了優化。除了許多其他改進外，這些WA（無線應用）晶體在生產過程中通過溫度室中的中間存儲進行人工預老化，從而在應用中將老化大大降低至7年內的最大±10ppm。
.png)

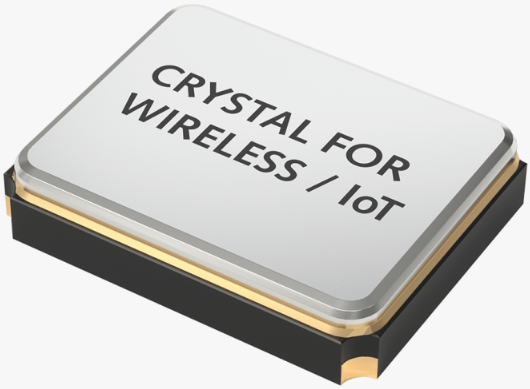

Jauch的WA晶體非常適合需要較小公差預算的應用。
通過使用Jauch的這種WA晶體，顯影劑可以提前避免其應用中嚴重的長期老化引起的問題。因此，這些器件非常適合（以及許多其他優化）用于需要較小容差預算的無線和網絡應用。資料下載
